NCA RIP Overv

 assalamualaikum temen" pada post kali ini kita akan membahas materi dynamic routing RIP. sebelum itu kita bahas dlu jenis-jenis dynamic routing. ada 2 jenis dynamic routing pertama itu distance-vector dan kedua itu ada link-state. perbedaanya itu ada pada pemilihan best path, klo distance vector dia akan memilih jalur terdekat. kalau yang link-state pemilihan jalurnya dengan bandwith(cost).

woke ini adalah jenis-jenis dari routing dynamic. pertama dynamic route itu ada 2 type, klo saya sih nyebutnya yang awal ini tipe. tipe pertama itu untuk internal route alias untuk ngehubungin antar network yang berbeda. klo misal yang egp itu untuk yang lebih luasnya lagi, biasanya di pake di routingan internet. nantinya egp itu bisa menghubungkan antar as number. untuk exterior ini kita bahas di lain kesempatan aja kli ya hehe ane nulis udh kemaleman hari ini. sory gan klo kurang optimal.

sekarang kita kerucutkan lagi pembahasan kita ke arah IGP. disini ada 2 jenis yaitu distance vector dan link state. kita akan fokus pada distance vectornya ya temen", karena RIP adalah routing protocol yang masuk ke dalam distance vector. protocol jenis ini akan memilih jalur tercepat menggunakan parameter hop count. dia akan menghitung hop terkecil yang akan di jadikan jalur utama. semakin kecil hop count tandanya jarak menuju destination itu semakin dekat. maka dari itu distance vector akan memilih jalur terdekat menuju destination sebagai jalur utamanya. untuk pemilihan best-path ini akan kita bahas di materi ccnp ya hehe... klo di ccna itu lebih ke pembahasan basicnya aja.

yuk kita coba buat topologynya....

oke kita coba buat topology kayak di atas. disini kita gk pake pc ya, kita ganti pcnya pake interface loopback. interface loopback ini bisa menggantikan pc untuk testing ping. jadi seolah-olah ada client di belakang router kita. intinya gitu aja sih. kita langsung coba buat ya... sekalian pasang ipnya.

router 1

Router(config)#int fa0/0

Router(config-if)#no shut

Router(config-if)#ip address 12.12.12.1 255.255.255.0

Router(config-if)#ex

Router(config)#int lo0

Router(config-if)#ip address 1.1.1.1 255.255.255.255

Router(config-if)#ex


router 2

Router(config)#int fa0/0

Router(config-if)#no shut

Router(config-if)#ip address 12.12.12.2 255.255.255.0

Router(config-if)#ex

Router(config)#int fa0/1

Router(config-if)#no shut

Router(config-if)#ip address 23.23.23.2 255.255.255.0


router 3

Router(config)#int fa0/0

Router(config-if)#no shut

Router(config-if)#ip address 23.23.23.3 255.255.255.0

Router(config-if)#ex

Router(config)#int lo0

Router(config-if)#ip address 3.3.3.3 255.255.255.255


nah tuh cara config loopbacknya gitu aja, sama kayak setting ip biasa. interface loopback 0 (nol itu number dari loopbacknya temen" bisa isi dari <0-2147483647> Loopback interface number. oh iya untuk pengisian prefixnya saya pakai netmask /32 itu karena biar ke spesifik host aja ya, klo misal temen" mau pake /24 sebenernya bisa. tapi klo di lapangan itu biasanya pake /32, alesannya ya jelas klo /24 itu kan luas rangenya sayang aja klo cuma di pake buat 1 client, apa lagi interface loopback hehe. sekarang kita coba cek dlu table routenya (sh ip route).



sama seperti lab kemarin ya, pasti table route cuma punya ip yang ada di router masing". nah untuk yang gk ada artinya harus kita tambahkan. kemaren kita udh bahas cara nambahin manualnya. sekarang kita mau coba untuk nambahin secara dynamic. btw dynamic itu bukan berarti gk kita config ya wkwkwkw. kita config cuma nanti klo ada perubahan di akan update secara otomatis.



kita bahas dikit yuk terkait dymanic route ini. jadi klo dynamic route dia akan saling bertukar informasi routing table. contoh router 1 punya ip 12.12.12.0 dan 1.1.1.1 informasi ini akan di share ke router 2 lalu router 2 akan share juga informasi yang di punya ke router 1 dan router 3. maka dari itu setiap router akan mendapatkan informasi mengenai table routing di router-router lain. intinya klo dynamic route ini router akan interaktif bertanya untuk mencari jalur menuju destination. nantinya informasi itu di dapatkan dari sharing information antar neighbor. yah begitu lah makanya disebut dynamic.


untuk rip sendiri dia akan terus mengirimkan informasi table routing secara berkala setiap 30 detik. misal udh 180 detik neighbornya gk ngirim update/informasi table routing dia bakal nandain deivce itu, setelah 240 detik dia masih gk ngirim juga yaudh network di device yg mati itu di hilangkan. kira-kira seperti itu lah cara RIP bertukar informasi. kita lanjut konfig ripnya yuk


router 1

Router(config)#router rip

Router(config-router)#ver 2

Router(config-router)#net 12.12.12.0

Router(config-router)#net 1.1.1.1


router 2

Router(config)#router rip

Router(config-router)#ver 2

Router(config-router)#net 12.12.12.0

Router(config-router)#net 23.23.23.0


router 3

Router(config)#router rip

Router(config-router)#ver 2

Router(config-router)#net 23.23.23.0

Router(config-router)#net 3.3.3.3


coba perhatikan di configurasinya. di situ saya masukkan configurasi versi2, kira-kira bedanya apa ya sama ripv1. pasti ada lah ya

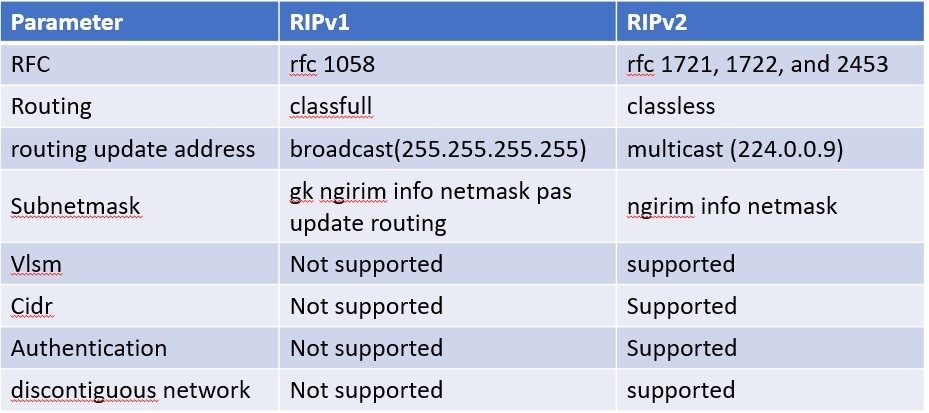

oke jadi ini perbedaannya ya, ada beberapa fitur yang gk ada di ripv1 tapi ada di v2. jadi kalau saran dari saya temen" pakai yang versi 2 aja.


lanjut lagi kita bahas confignya. di situ kita masukkan network yg di miliki router pada configurasi rip. jadi yang kita config bukan network destination, melainkan network milik router tersebut. networknya router kita masukkan ke dalam RIP agar dia bisa bertukar informasi dengan router sebelahnya.


mungkin itu aja ya dari config. sekarang kita coba sh ip route yuk, harusnya routenya udh ada.



oke ini di router 1 udh ada route ke arah loopbacknya router 3 sama ip 23.0 yang ada di peer to peernya router 2 sama 3.  klo kita perhatikan flag dari RIP ini R, jadi klo ada tanda R di routing table kita berarti itu menggunakan protocol RIP. lanjut lagi terkait administratif distancenya 120. nah yg 1 sama 2 itu hop countnya ya. klo ke ip 23.0 dari router 1 cukup melalui 1 hop, tapi untuk ke ip 3.3.3.3 kita perlu 2 hop. rip memiliki maximum hop yaitu 15, hop ke 16 akan unrechble. ini termasuk salah satu kekurangan dari rip ya. hopnya terbatas. untuk next lab kita akan coba bahas route yang lebih mantab lagi, ada eigrp sama ospf see you di next post temen". untuk info detil terkait RIP bisa temen" cek juga link official cisco nih (link) next post kita coba perdalam lagi yuk hehe


summary config :

summary info :
