assalamualaikum temen" pada post kali ini kita akan membahas materi tentang mindah jalur di eigrp. ada 2 paramater yang biasanya di gunakan untuk membuat primary dan backup link. pertama ada delay dan kedua ada bandwith sebetulnya masih ada 2 parameter lain yaitu reliability dan load. saya sendiri biasanya menggunakan delay atau bandwith untuk menentukan primari maupun secondary link yang akan di gunakan oleh eigrp. kali ini kita coba labkan yang menggunakan delay.
coba kita perhatikan gambar di atas. ada 2 link untuk menuju ke pc dengan ip 2.2.2.2. pertama melalui jalur atas (router2) dan melalui jalur bawah (router 1 - router 3). secara default jika semua router menggunakan type interface yang yg sama (speednya sama) maka eigrp akan memilih route dengan hop terpendek alias jalur terdekat. ketika kita menggunakan default configuration maka paket akan di lewatkan jalur bawah.
incase kita punya router baru, dan kita mau jadiin dia sebagai primary maka kita bisa custom di delaynya, nantinya interface dengan delay terkecil akan menjadi jalur utama. untuk lebih jelasnya lagi yuk kita coba labkan, pertama buat topology dengan menggunakan 3 router (pc bisa menggunakan interface loopback. seperti biasa pertama setting ip terlebih dahulu ya...
seperti biasa router 1 ke 2 pake ip 12 router 2 ke 3 pake 23 dan router 1 ke 3 pake 13. untuk ip loopbacknya buat di router 1 dengan ip 1.1.1.1 dan router 3 dengan ip 3.3.3.3, nantinya loopback ini akan kita gunakan sebagai pc testing (seolah"). yuk langsung aja
router 1
Router(config)#int e0/0
Router(config-if)#no shut
Router(config-if)#ip address 12.12.12.1 255.255.255.0
Router(config-if)#ex
Router(config)#int e0/1
Router(config-if)#no shut
Router(config-if)#ip address 13.13.13.1 255.255.255.0
Router(config-if)#ex
Router(config)#int lo0
Router(config-if)#ip address 1.1.1.1 255.255.255.255
Router(config-if)#ex
router 2
Router(config)#int e0/0
Router(config-if)#no shut
Router(config-if)#ip address 12.12.12.2 255.255.255.0
Router(config-if)#ex
Router(config)#int e0/1
Router(config-if)#no shut
Router(config-if)#ip address 23.23.23.2 255.255.255.0
Router(config-if)#ex
router 3
Router(config)#int e0/0
Router(config-if)#no shut
Router(config-if)#ip address 23.23.23.3 255.255.255.0
Router(config-if)#ex
Router(config)#int e0/1
Router(config-if)#no shut
Router(config-if)#ip address 13.13.13.3 255.255.255.0
Router(config-if)#ex
Router(config)#int lo0
Router(config-if)#ip address 3.3.3.3 255.255.255.255
Router(config-if)#ex
setelah setting ip kita lanjutkan setting eigrp routenya.
router 1
Router(config)#router eigrp 10
Router(config-router)#net 12.12.12.0 0.0.0.255
Router(config-router)#net 13.13.13.0 0.0.0.255
Router(config-router)#net 1.1.1.1 0.0.0.0
Router(config-router)#no aut
Router(config-router)#
router 2
Router(config)#router eigrp 10
Router(config-router)#net 12.12.12.0 0.0.0.255
Router(config-router)#net 23.23.23.0 0.0.0.255
Router(config-router)#no aut
router 3
Router(config)#router eigrp 10
Router(config-router)#net 13.13.13.0 0.0.0.255
Router(config-router)#net 23.23.23.0 0.0.0.255
Router(config-router)#net 3.3.3.3 0.0.0.0
Router(config-router)#no aut
Router(config-router)#
oke sekarang kita checking nih. kita cek table route untuk menuju ip 3.3.3.3 di router 1.
oke disini dari router 1 kalau mau ke ip 3.3.3.3 dia bakal di lewatin ip 13.13.13.3 alias link bawah router 1 ke router 3. btw kita bisa cek existing link di topology eigrp kita incase klo kita lupa dan gk bisa cek fisik, bisa aja kita ngeshow existing link dari cli.
nah " do sh ip eigrp topo 3.3.3.3 255.255.255.255" disini kita mau cek link pada topology eigrp untuk menuju ip 3.3.3.3 itu bisa lewat mana aja. yang paling atas itu primary link yang lagi di pake sama si eigrp. oke disini keliatan kan ada 2 link pertama lewat 13 yang lagi running dan 12 yang jadi backup. di situ delay dari ip 13.13.13.3 lebih kecil yaitu 6000, sedangkan delaynya si 12.12.12.2 ada 7000 makanya yang jadi primary adalah ip 13. sekarang kita mau coba kecilin delaynya si ip 12, biar primary linknya pindah lewat router 2 (ceritanya router 2 ini router baru :).
ni trace route ane taro buat ente pada yang gk percaya sama sh ip route 3.3.3.3 tadi :v alias cuma percaya sama hasil trace route doang. nanti kita bandingin trace routenya setelah kita ubah delaynya. kita buktikan wkwkwkwk
router 1
Router(config)#int e0/1
Router(config-if)#delay 10000
"lah-lah-lah ini kok malah di gedein, wah penipu ya" njr lah ternya ribet ges, intinya eigrp metric itu rumit ya wkwkwkw gk sesimple membalik telapak gajah bayangkan coba :v. insyaallah bakal ane bahas di next pertemuan kusus kita bahas metricnya eigrp, buat temen-temen yang kepo ada spoilernya kok dari practicalnetworking.net (
link). biar gk salah tafsir, ngetok palu jangan malem-malem takut gk fokus ehe wkwkw #canda :v.
nah sekarang intinya tuh klo kita mau change delay, best practisenya adalah besarkan delay dari primary linknya. contoh ip 13 punya delay yang lebih kecil dari ip 12 karena itu dia jadi primary. biar ip 12 bisa punya delay yang lebih kecil artinya kita gedein delay si primary link ip 13.
oke biar gk muter-muter kita pake ilustrasi, sebelumnya delay primary itu 6000 (delay terkecil jadi primary) lalu backupnya 7000. sekarang kita mau ubah biar si 7000 ini punya delay yang lebih kecil. gmn caranya? simplenya ya kita gedein delaynya si primary jadi 10000, otomaticly dia bakal pindah primarynya ke atas karena 7000 lebih kecil dari 10000 hehe (rada jaksel sory :).
anehnya klo kita kecilin yg 7000 biar jadi primary gk sesimple itu wkwkwkw. karena ada beberapa metric yg menjadi parameter si eigrp. ane udh coba otak atik malah bingun. akirnya konsul ke suhu syahrul (the best trainer ex IDN fondation and ex trainer IDN) infonya memang ada perhitungan metricnya dan ane cari tuh, mampus dah :v semaleman gk kelar kli wkwkwkw. kasih waktu ane buat belajar dlu abis itu tak buatin kusus untuk metric eigrp oke.
btw klo nanti di bagian pengechekan ada yang gk sama dengan di punya kalian mohon maaf ya itu hasil experimen sebelumnya wkwkw. gk apa kok yg penting kita mau jadiin routenya lewat router 2 alias jalur atas hehe...
coba cek topology
oke disini ip 12 seharusnya udh jadi primary ya, yuk cek routingannya udh berubah blm. itu beda gk masalah ya yg penting delay 12 lebih kecil dari yang 13 (impact experiment :).
sh ip route 3.3.3.3

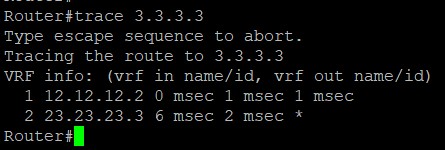

woke last untuk yg mendewakan trace route, kita coba trace deh :v.
noh puas? wkwkw udh lewat jalur atas nih melalui router 2, sesuai expected kita di awal kan. "bang klo arah baliknya gmn? itu kan router 1 ke loopback router 3, klo di balik router 3 ke loopback router 1?" waduh ini dia, kita coba cek aja ya.
router 3 sh ip route 1.1.1.1
noh masih lewat ip 13, artinya klo kita cuma konfig di router 1 dia gk ada impact ke router lain. jadi klo temen" mau ubah untuk destination di router lain ya konfig lagi aja, rubah (naikin) delaynya aja biar primarynya berubah hehe. woke ya bisa di coba-coba ntr summary tak buat deh, ane akui lab ini muter-muter mon maaf wkwkwkw. tapi gk apa lah ilmu maru gk sih wkwkwkw. lanjut ya ketemu di next post, ingetin materi eigrp metric calculation.
summary info :
summary config :
