NCA2 summary default eigrp

 assalamualaikum temen" pada post kali ini kita akan konfigurasikan default route summary address pada eigrp. pada post sebelumnya kita sudah melakukan lab untuk summary address secara spesifik network. ternyata kita juga bisa summary kan address pada eigrp menggunakan default route. nantinya router tersebut akan mendistribukan routing dengan default ip yaitu 0.0.0.0 (Null). kita coba buat topology dengan 3 router.


pertama kita coba buat route dulu setelah itu kita buat loopbacknya juga.

router 1
Router(config)#int e0/0
Router(config-if)#no shut
Router(config-if)#ip address 12.12.12.1 255.255.255.0
Router(config-if)#ex
Router(config)#int lo0
Router(config-if)#ip address 1.1.1.1 255.255.255.255

router 2
Router(config)#int e0/0
Router(config-if)#no shut
Router(config-if)#ip add
Router(config-if)#ip address 12.12.12.2 255.255.255.0
Router(config)#int e0/1
Router(config-if)#no shut
Router(config-if)#ip address 23.23.23.2 255.255.255.0
Router(config-if)#ex
Router(config)#int lo0
Router(config-if)#ip address 2.2.2.2 255.255.255.255

router 3
Router(config)#int e0/0
Router(config-if)#no shut
Router(config-if)#ip address 23.23.23.3 255.255.255.0
Router(config-if)#ex
Router(config)#int lo0
Router(config-if)#ip address 3.3.3.3 255.255.255.255

setelah itu seperti biasa kita routing

router 1
Router(config)#router eigrp 10
Router(config-router)#net 12.12.12.0 0.0.0.255
Router(config-router)#net 1.1.1.1 0.0.0.0
Router(config-router)#no aut

router 2
Router(config)#router eigrp 10
Router(config-router)#net 12.12.12.0 0.0.0.255
Router(config-router)#net 23.23.23.0 0.0.0.255
Router(config-router)#net 2.2.2.2 0.0.0.0
Router(config-router)#no aut

router 3
Router(config)#router eigrp 10
Router(config-router)#net 23.23.23.0 0.0.0.255
Router(config-router)#net 3.3.3.3 0.0.0.0
Router(config-router)#no aut

oke setelah ini cek routing table, seharusnya output tablenya masih normal. alias spesific routing table.

router 3

oke disini router 1 dan router 2 masih mendistribusikan routing-table dengan spesific. router 3 masih mendapat ip 1.1.1.1 yang di share oleh router 1 melalui router 2. sama seperti summary route kita bisa mendistribusika summarynya menggunakana default route. secara konsep sama dengan lab sebelumnya bedanya disini router akan mensummary route menjadi default.

kita coba summary route dari router 1.

router 1
Router(config)#int e0/0
Router(config-if)#ip summary-address eigrp 10 0.0.0.0 0.0.0.0
Router(config-if)#

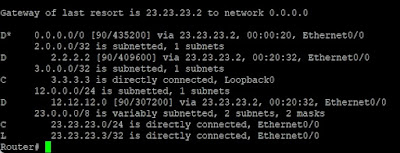

router 3

misal ada pertanyaan, itu kenapa ip 12.12.12.0/24 gk ke summary? biar gampang sekarang kita coba untuk configurasi summary routenya di router 2. hapus dlu summary route sebelumnya. kita pindahin ke router 2.

router 1
Router(config)#int e0/0
Router(config-if)#no ip summary-address eigrp 10 0.0.0.0 0.0.0.0

router 2
Router(config)#int e0/1
Router(config-if)#ip summary-address eigrp 10 0.0.0.0 0.0.0.0

sekarang coba cek table routenya.

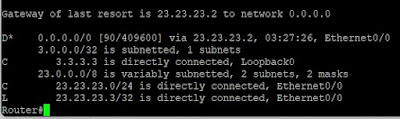

router 3

nah ip 12.12.12.0 lalu 1.1.1.1 dan 2.2.2.2 sudah tersummary, itu di karenak ip tersebut ada di belakang int e0/1 pada router.


kira-kira ilustrasinya seperti ini. kita config summary pada interface e0/1, maka akan berimpact pada router 3. seluruh ip pada router 2 akan di summary ketika dia melalui interface e0/1, hal itu menyebabkan ip-ip di belakangnya menjadi default route. mungkin cukup sekian next kita masih lanjut di eigrp route. lanjutkan ges.....
