NCA2 Eigrp named config

 assalamualaikum temen" pada post kali ini kita akan membahas materi named config eigrp. konfigurasi named config ini nantinya akan kita pakai ketika menyeting OTP eigrp. mungkin disini saya cuma bahas fitur-fitur simple di eigrp named config. secara konsep eigrpnya masih sama aja kayak eigrp biasa, cuma dia ini pake name. yuk kita cobain aja pake 3 router.


seperti biasa kita akan pasang ip dulu.

router 1
Router(config)#int e0/0
Router(config-if)#no shut
Router(config-if)#ip address 12.12.12.1 255.255.255.0
Router(config-if)#ex
Router(config)#int lo0
Router(config-if)#ip address 1.1.1.1 255.255.255.255
Router(config-if)#ex

router 2
Router(config)#int e0/0
Router(config-if)#no shut
Router(config-if)#ip address 12.12.12.2 255.255.255.0
Router(config-if)#ex
Router(config)#int e0/1
Router(config-if)#no shut
Router(config-if)#ip address 23.23.23.2 255.255.255.0
Router(config-if)#ex
Router(config)#int lo0
Router(config-if)#ip address 2.2.2.2 255.255.255.255
Router(config-if)#ex

router 3
Router(config)#int e0/0
Router(config-if)#no shut
Router(config-if)#ip address 23.23.23.3 255.255.255.0
Router(config-if)#ex
Router(config)#int lo0
Router(config-if)#ip address 3.3.3.3 255.255.255.255
Router(config-if)#ex

woke ip udh terpasang, sekarang kita akan oprek named confignya

router 1
Router(config)#router eigrp ?
  <1-65535>  Autonomous System
  WORD       EIGRP Virtual-Instance Name

Router(config)#router eigrp tes_name

oke disini klo kita "router eigrp ?" cisco ada kasih kita 2 opsi, bisa pake AS atau instance name. untuk lab kali ini kita akan coba yang name. langsung aja kasih nama.

oke setelah buat nama nanti kita akan buat address-family dengan memasukkan nomor as dari eigrp kita. nah jadi kita tetep masukin as number untuk eigrp kita.

Router(config-router)#address-family ipv4 unicast autonomous-system 10

ini command untuk masang as numbernya, nanti dari sini kita akan masuk ke dalam mode router-af. untuk case" tertentu kita juga bisa pake ipv6 ataupun multicast. nanti kita coba oprek, untuk sekarang kita coba yg ipv4 unicast dlu aja. ane juga blm pernah coba soalnya wkwkw :v

Router(config-router)#address-family ipv4 multicast autonomous-system 10
% Must enable multicast multitopology mode first

sedikit cerita tadi ane coba ngide untuk ganti ke multicast, tapi muncul notif nih. kita di minta untuk aktifin multicast multitopology mode. jujur ane masih agak ambigu disini, next post kita bakal bahas kok tenang. untuk sementara kita pake yang unicast aja ya hehehe.


oke ada beberapa note yang bisa kita coba di mode router-af ini, btw af itu kepanjangan dari address family. kita nyebutnya ini sebagai mode address family atau af mode aja kli ya. disini temen" bisa konfig router-id, neighbor, metric, advertise network, dll. untuk spesific command di af mode ini temen" bisa masuk lagi pake config eigrp, nanti disana temen" bisa config router-id dan stub eigrp.

Router(config-router-af)#eigrp ?
  default-route-tag      Default Route Tag for the Internal Routes
  log-neighbor-changes   Enable/Disable EIGRP neighbor logging
  log-neighbor-warnings  Enable/Disable EIGRP neighbor warnings
  router-id              router id for this EIGRP process
  stub                   Set address-family in stubbed mode

Router(config-router-af)#eigrp router
Router(config-router-af)#eigrp router-id 1.1.1.1

nah gitu untuk contoh spesific command di mode address family. btw kita coba advertise dlu network 12 punya router 1.

Router(config-router-af)#network 12.12.12.0 0.0.0.255

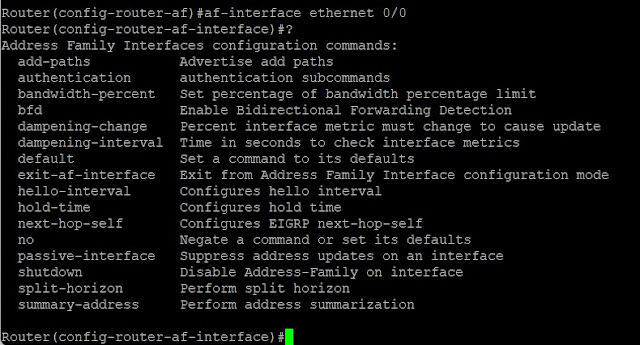

oke setelah itu kita coba untuk masuk ke dalam mode af-interface.


nah klo af-interface ini kita bisa konfig ke spesifik interface. contoh mau ganti bandwith, hellow interval, md5, dll yang berkaitan dengan itnerface config, temen" bisa masuk aja ke mode ini. di next lab kita coba untuk setting md5 gmn? asik tuh kayaknya.

untuk sekarang kita balik dlu ke mode sebelumnya, ada satu mode lagi di sini. yaitu mode topology base. nanti disini temen" bisa config terkait topology eigrp.

Router(config-router-af-interface)#exit
Router(config-router-af)#
Router(config-router-af)#topology ba
Router(config-router-af)#topology base
Router(config-router-af-topology)#
Router(config-router-af)#topology base
Router(config-router-af-topology)#?
Address Family Topology configuration commands:
  auto-summary         Enable automatic network number summarization
  default              Set a command to its defaults
  default-information  Control distribution of default information
  default-metric       Set metric of redistributed routes
  distance             Define an administrative distance
  distribute-list      Filter entries in eigrp updates
  eigrp                EIGRP specific commands
  exit-af-topology     Exit from Address Family Topology configuration mode
  maximum-paths        Forward packets over multiple paths
  metric               Modify metrics and parameters for advertisement
  no                   Negate a command or set its defaults
  offset-list          Add or subtract offset from EIGRP metrics
  redistribute         Redistribute IPv4 routes from another routing protocol
  snmp                 Modify snmp parameters
  summary-metric       Specify summary to apply metric/filtering
  timers               Adjust topology specific timers
  traffic-share        How to compute traffic share over alternate paths
  variance             Control load balancing variance

Router(config-router-af-topology)#

nah ini dia, kita bisa setting configurasi untuk spesific custom eigrp topology kita. contoh simplenya ada redistribute, kita mau masukin routing protocol lain ke dlm topology eigrp. yuk kita coba redistribute rip. nanti ip loopbacknya kita masukin ke dlm rip.

Router(config-router-af-topology)#redistribute rip metric 1 1 1 1 1

untuk commandnya masih sama ya, tapi bedanya kita harus masuk dlu ke dlm beberapa mode. oke nanti ip loopbacknya kita masukin ke rip ya. mungkin dari sini ada 3 kesimpulan yang bisa kita ambil.

address famili mode = bisa di gunakan untuk global eigrp config, yaitu advertise network, metric, router-id dll

af-interface mode = nah klo ini kita bisa spesific config eigrp interface, contoh md5 itu kan dia di config di spesific interface. terus lagi ada bandwith dll yang berkaitan dengan interface config eigrp.

topology base = nah klo ini spesific konfig untuk custom eigrp topology, contoh redistribute. klo kita setting redistribute nantinya akan ada ip dari routing protocol lain yang di masukkan ke dalam eigrp topology kita. nilai variance juga bisa mengubah topology menjadi unequal load sharing, dll. intinya mode ini di pake untuk config yg mempengaruhi topology table eigrp kita.

untuk labnya kita coba yang biasa dlu aja ya, jujur ane udh oprek yang redistribute agak bermasalah. tapi untuk yang md5 aman kok. kita coba md5 aja paling. next time klo udh berhasil ane buatin juga yg redistributenya juga.

router 1
Router(config)#key chain nama
Router(config-keychain)#key 1
Router(config-keychain-key)#key-string 123
Router(config-keychain-key)#ex
Router(config)#router eigrp tes_name
Router(config-router)#addre
Router(config-router)#address-family ip
Router(config-router)#address-family ipv4 un
Router(config-router)#address-family ipv4 unicast auto
Router(config-router)#address-family ipv4 unicast autonomous-system 10
Router(config-router-af)#net
Router(config-router-af)#network 12.12.12.0 0.0.0.255
Router(config-router-af)#net 2.2.2.2 0.0.0.0
Router(config-router-af)#eigrp router-id 1.1.1.1
Router(config-router-af)#af-interface ethernet 0/0
Router(config-router-af-interface)#authentication mode md5
Router(config-router-af-interface)#authentication key-chain nama
Router(config-router-af-interface)#exit
Router(config-router-af)#topology base
Router(config-router-af-topology)#redistribute rip met 1 1 1 1 1
Router(config-router-af-topology)#exit
Router(config-router-af)#ex
Router(config-router)#ex

router 2
Router(config)#key chain
Router(config)#key chain nama
Router(config-keychain)#key 1
Router(config-keychain-key)#key-string 123
Router(config-keychain-key)#ex
Router(config-keychain)#ex
Router(config)#router eigrp tes_name
Router(config-router)#address-family ipv4 unicast autonomous-system 10
Router(config-router-af)#eigrp router-id 2.2.2.2
Router(config-router-af)#net 12.12.12.0 0.0.0.255
Router(config-router-af)#net 23.23.23.0 0.0.0.255
Router(config-router-af)#net 2.2.2.2 0.0.0.0
Router(config-router-af)#af-interface e0/0
Router(config-router-af-interface)#authentication mode md5
Router(config-router-af-interface)#authentication key-chain nama
Router(config-router-af)#af-interface e0/1
Router(config-router-af-interface)#authentication mode md5
Router(config-router-af-interface)#authentication key-chain nama
Router(config-router-af-interface)#exit

router 3
Router(config)#key chain
Router(config)#key chain nama
Router(config-keychain)#key 1
Router(config-keychain-key)#key-string 123
Router(config-keychain-key)#ex
Router(config)#router eigrp tes_name
Router(config-router)#address-family ipv4 unicast aut 10
Router(config-router-af)#net 23.23.23.0 0.0.0.255
Router(config-router-af)#net 3.3.3.3 0.0.0.0
Router(config-router-af)#eigrp router-id 3.3.3.3
Router(config-router-af)#af-interface e0/0
Router(config-router-af-interface)#authentication mode md5
Router(config-router-af-interface)#authentication key-chain nama
Router(config-router-af-interface)#ex

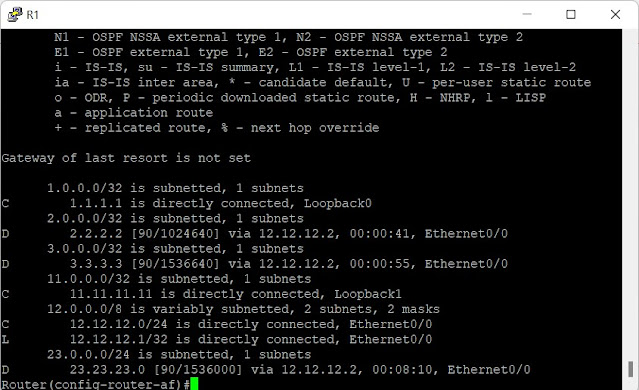

oke harusnya udh selesai ya semua itnerface loopback muncul di routing table

router 1

router 2

router 3

oke lab kita kali ini udh berhasil ya mantab. entah kenapa banyak kendala pas ane ngelabkan lab ini :v tadinya ane kira bakal gampang asli, mungkkin karena terlalu nganggep remeh wkwkwkw.

seharusnya masih ada satu lab lagi. nanti kita akan konversi clasic eigrp ke named eigrp. nah pas ane cobain ini ternyata gk bisa :v. ane gk tau masalahnya dimana tapi yang jelas harusnya versi ios yg ini bisa untuk ngerunning named config. cuma anehnya konversinya gagal T_T

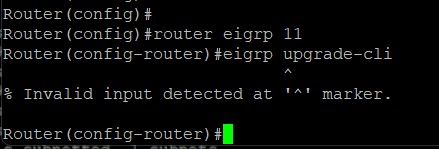

untuk konversi temen" bisa masukkin command berikut misal :

Router(config)#router eigrp 11
Router(config-router)#eigrp upgrade-cli


tuhkan pas ane coba gagal aneh bet asli. tapi gk masalah lah nextime klo ane udh dpt penjelasannya bakal kita bahas di post berikutnya tungguin aja ya hehe.
link detail bisa temen" baca disini (link)
atau link resmi dari cisco (link)
