NCA2 Eigrp stub custom
assalamualaikum temen" pada post kali ini kita akan bahas macam" stub di eigrp. kemarin kita sudah bahas stub default yaitu summary dan connected. secara konsep sebetulnya tidak berbeda jauh tapi fungsinya berbeda-beda tergantung dengan jenis stub yang kita pakai.
stub connected : hanya akan advertise connected route aja
stub summary : hanya akan advertise summary route aja
stub static : hanya akan advertise static route aja
stub redistribute : hanya akan stub external route aja
stub receive-only : hanya menerima dan tidak mengadvertise network apapun
oke jadi klo default stub itu ngegabungin connected dan summary advertise. sekarang kita bisa custom jadi salah satunya aja. yuk kita cobain satu persatu untuk stub-stub di eigrp ini. untuk lab kali ini temen" bisa pake topology dari lab kemaren atau buat ulang juga boleh, santuy ane bakal buat dari awal juga.
oke seperti kemarin kita akan coba konfig stub default dlu. setting ip dan loopback jangan lupa
router 1
Router(config)#int e0/0
Router(config-if)#no shut
Router(config-if)#ip address 12.12.12.1 255.255.255.0
Router(config-if)#ex
Router(config)#int lo0
Router(config-if)#ip address 1.1.1.1 255.255.255.255
Router(config-if)#ex
router 2
Router(config)#int e0/0
Router(config-if)#no shut
Router(config-if)#ip address 12.12.12.2 255.255.255.0
Router(config-if)#ex
Router(config)#int e0/1
Router(config-if)#no shut
Router(config-if)#ip address 23.23.23.2 255.255.255.0
Router(config-if)#ex
Router(config)#int lo0
Router(config-if)#ip address 2.2.2.2 255.255.255.255
Router(config-if)#ex
router 3
Router(config)#int e0/0
Router(config-if)#no shut
Router(config-if)#ip address 23.23.23.3 255.255.255.0
Router(config-if)#ex
Router(config)#int lo0
Router(config-if)#ip address 3.3.3.3 255.255.255.255
Router(config-if)#ex
Router(config)#int lo1
Router(config-if)#ip address 13.13.1.1 255.255.255.0
Router(config-if)#exit
Router(config)#int lo2
Router(config-if)#ip address 13.13.2.1 255.255.255.0
Router(config-if)#ex
Router(config)#int lo3
Router(config-if)#ip address 13.13.3.1 255.255.255.0
Router(config-if)#ex
Router(config)#int lo4
Router(config-if)#ip address 13.13.4.1 255.255.255.0
Router(config-if)#ex
Router(config)#int lo5
Router(config-if)#ip address 33.33.33.33 255.255.255.255
Router(config-if)#ex
setelah itu kita setting router eigrp
router 1
Router(config)#router eigrp 10
Router(config-router)#net 12.12.12.0 0.0.0.255
Router(config-router)#net 1.1.1.1 0.0.0.0
Router(config-router)#no aut
router 2
Router(config)#router eigrp 10
Router(config-router)#net 12.12.12.0 0.0.0.255
Router(config-router)#net 23.23.23.0 0.0.0.255
Router(config-router)#net 2.2.2.2 0.0.0.0
Router(config-router)#no aut
Router(config-router)#ex
router 3
Router(config)#router eigrp 10
Router(config-router)#net 23.23.23.0 0.0.0.255
Router(config-router)#net 3.3.3.3 0.0.0.0
Router(config-router)#net 13.13.1.0 0.0.0.255
Router(config-router)#net 13.13.2.0 0.0.0.255
Router(config-router)#net 13.13.3.0 0.0.0.255
Router(config-router)#net 13.13.4.0 0.0.0.255
Router(config-router)#no aut
Router(config-router)#redistribute rip met 1 1 1 1 1
Router(config-router)#exit
Router(config)#router rip
Router(config-router)#ver 2
Router(config-router)#net 33.33.33.33
Router(config-router)#redistribute eigrp 10 met 1
Router(config-router)#ex
setelah routing aman, kita coba summary eigrpnya untuk ip 13 agar bisa di lewatkan oleh stub default. kita akan setting di router 2 karena nanti router 2 akan menjadi stub router.
router 2
Router(config)#int e0/0
Router(config-if)#ip summary-address eigrp 10 13.13.0.0 255.255.0.0

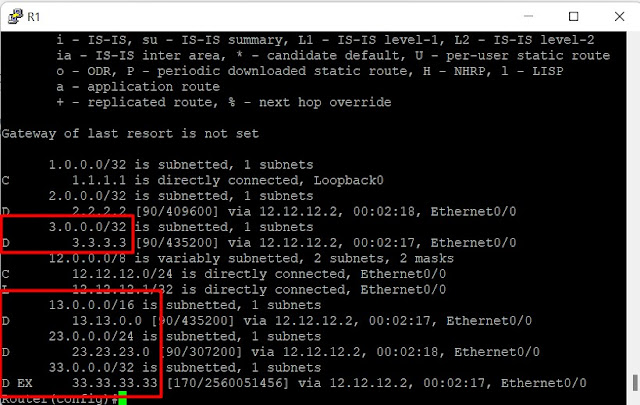

table routing router 1 sebelum di pasang stub default
router 1
ini adalah tampilan sebelum router 2 kita jadikan stub, sekarang coba kita bandingkan setelah router 2 jadi stub.
router 2
Router(config)#router eigrp 10
Router(config-router)#eigrp stub
router 1 table route
oke disini external route dari rip router 3 ip 33.33.33.33 hilang. karena dia gk termasuk kedalam connected maupun summary route di stub router (router 2). jadi selain ip connected dan summary gk akan di advertise ke luar, makanya external route gk ada. detil penjelasannya ada di lab sebelumnya (link).
nah sekarang kita mau coba untuk rubah stubnya ke connected aja.
router 2
Router(config)#router eigrp 10
Router(config-router)#no eigrp stub
Router(config-router)#eigrp stub connected
routing table di router 1
oke disini terlihat ip summary yang sebelumnya ada yaitu ip 13, sekarang jadi tidak ada. hal ini di sebapkan karena stubnya kita ganti hanya untuk connected saja, selain itu gk di advertise. kita lanjut coba yang summary aja sekarang. jangan lupa hapus konfig stub sebelumnya. biar kita bisa lihat impactnya.
router 2
Router(config)#router eigrp 10
Router(config-router)#no eigrp stub connected
Router(config-router)#eigrp stub summary
table route router 1
nah ini yang muncul cuma ip summary aja. walaupun dia ada di routing table, ipnya gk bisa di ping tuh, klo gk percaya cobain aja wkwkwkw. ini karena ip p2p yang terhubung ke router 3 jadi gk masuk ke table route. klo misal temen" ke temu case seperti ini mungkin stubnya bisa di disable aja biar connectionnya tetep jalan, atau bisa juga di tambahkan stub connected juga, nanti bakal jadi kayak default stub. ini bisa di coba" aja ya hehe
kita next lagi untuk yang stub redistribute(external route). tadi kita ada router rip kan di router 3, jadi kita konfig stubnya di router yang melakukan redistribute yaitu router 3. untuk stub di router 2 kita hapus dlu.
router 2
Router(config)#router eigrp 10
Router(config-router)#no eigrp stub summary
klo sudah di hapus routing table seharusnya kembali seperti semula
table route router 1
fokus ke ip yang dari router 3 aja ya, untuk ip dari router 2 seharusnya tetep aman karena stubnya ada di belakang router 2 alias di router 3.
router 3
Router(config)#router eigrp 10
Router(config-router)#eigrp stub redis
Router(config-router)#eigrp stub redistributed
table route router 1
oke untuk ip 13 dan 3.3.3.3 sudah hilang karena router 3 hanya mengadvertise ip dari redistribute yaitu ip 33.33.33.33. nah itu kenapa ip 23 masih ada? ip 23 router 1 dpt dari router 2, makanya masih tetep ada di table route.
kita lanjut ke stub static, ini juga sama, nantinya static route akan kita pasang di router 3 artinya router 3 akan kembali bertindak sebagai stub router lagi. pertama kita coba buat loopback 11 di router 1, yang nantinya akan menjadi destinationya router 3.
router 1
Router(config)#int lo1
Router(config-if)#ip address 11.11.11.11 255.255.255.255
setelah itu kita routing ip 11nya, jangan lupa hapus konfig sebelumnya. untuk staticnya juga di redistribute ya. setelah itu konfig stub static.
router 3
Router(config)#ip route 11.11.11.11 255.255.255.255 23.23.23.2
Router(config)#router eigrp 10
Router(config-router)#no eigrp stub redistributed
Router(config-router)#redistribute static metric 1 1 1 1 1
sekarang cek table route di router 2
router 2
oke disini udh ada external route static dengan ip 11. sama kayak yang sebelumnya kita fokus aja ke network yang berasal dari router 3. seharusnya begitu kita konfig stub static hanya ip 11 yang di advertise router 3.
router 3
Router(config)#router eigrp 10
Router(config-router)#eigrp stub static
route 2
oke disini cuma static ipnya si router 3 aja yang di advertise yaitu ip 11. intinya dari stub ini kita bisa pilih ip mana aja yang mau kita advertise. ada ip connected, summary, redistribute, dan static. semua tergantung kebutuhan temen" misal cuma mau advertise connected yaudh setting aja stub connected, simplenya gitu. terus gmn klo misal si router gk boleh advertise tapi boleh nerima. nah ini namanya stub receive-only. stub ini gk akan advertise seluruh ipnya tapi bisa dpt ip dari luar. yuk kita coba, sebelum itu hapus dlu konfigurasi di router 3.
router 3
Router(config)#router eigrp 10
Router(config-router)#no eigrp stub static
kita check table route dlu di router 1
router 1
oke disini rotuer 2 masih advertise ip ya, setelah ini kia config stubnya di router 2
router 2
Router(config)#router eigrp 10
Router(config-router)#eigrp stub receive-only
router 1
router 2
router 3
oke disini router 1 dan router 3 tidak dpt ip karena router 2 tidak mengadvertise network apapun. tapi klo kita liat table routenya router 2 masih mendapatkan ip dari router 1 dan router 3. mungkin cuma ini aja untuk materi stub.
ada satu note lagi, untuk konfigurasi stub itu temen" bisa gabungin ya. misal connected sama external route, atau external route sama summary. kita coba kasih contoh di router 3, hapus dlu config sebelumnya.
router 2
Router(config)#router eigrp 10
Router(config-router)#no eigrp stub receive-only
table route router 2
oke misal disini kita cuma mau ilangin advertise untuk ip 33 yang dari rip. tapi untuk yang connected dan static tetep di advertise, temen" bisa pake double stub kok. markicob ya
router 3
Router(config)#router eigrp 10
Router(config-router)#eigrp stub static connected
table route router 2
nah gini cakep kan hehe...
jadi static tetep di advertise dan connectednya juga, tapi untuk yang external dari rip gk di advertise. kita bisa gabung beberapa stub kok. untuk varian lainnya bisa di coba" aja ya hehehe...
mungkin cukup sekian untuk materi stub, next post kita bakal bahas OTP eigrp. asik nih mirip-mirip eigrp di wan optimizer, sama" pake hup spoke topo hehe... see you...
