 assalamualaikum temen" pada post kali ini kita mau bahas tentang. equal dan unequal load balance di eigrp. nah sebelumnya kita sudah membahas terkait multipathnya eigrp dengan skenario delay dan bandwith yang berbeda. nah sekarang gmn klo misal kedua parameter itu sama, delaynya sama bandwithnya juga sama. klo misal ketemu case seperti ini dia bakal load sharing alias di bagi rata. biasanya kita menyebut itu dengan equal loadbalance.

nah klo di liat ilustrasinya gini. untuk menuju ip 2.2.2.2 rouer 1 bisa lewat jalur atas ataupun jaluar bawah. nantinya kedua link akan digunakan secara bersamaan. hal ini terjadi karena link atas dan link bawah memiliki delay maupun bandwith dengan value yang sama. secara default eigrp akan menggunakan kedua linknya. yuk kita coba labkan, buat 4 router aja ya pcnya nanti kita pake loopback aja.

oke seperti biasa disini kita setting ip dlu, untuk loopback buat di router 1 dan router 4.

router 1

Router(config)#int e0/0

Router(config-if)#no shut

Router(config-if)#ip address 12.12.12.1 255.255.255.0

Router(config-if)#ex

Router(config)#int e0/1

Router(config-if)#no shut

Router(config-if)#ip address 13.13.13.1 255.255.255.0

Router(config-if)#ex

Router(config)#int lo0

Router(config-if)#ip address 1.1.1.1 255.255.255.255

Router(config-if)#ex

router 2

Router(config)#int e0/0

Router(config-if)#no shut

Router(config-if)#ip address 12.12.12.2 255.255.255.0

Router(config-if)#ex

Router(config)#int e0/1

Router(config-if)#no shut

Router(config-if)#ip address 24.24.24.2 255.255.255.0

router 3

Router(config)#int e0/0

Router(config-if)#no shut

Router(config-if)#ip address 13.13.13.3 255.255.255.0

Router(config-if)#ex

Router(config)#int e0/1

Router(config-if)#no shut

Router(config-if)#ip address 34.34.34.3 255.255.255.0

router 4

Router(config)#int e0/0

Router(config-if)#no shut

Router(config-if)#ip address 24.24.24.4 255.255.255.0

Router(config-if)#ex

Router(config)#int e0/1

Router(config-if)#no shut

Router(config-if)#ip address 34.34.34.4 255.255.255.0

Router(config-if)#ex

Router(config)#int lo0

Router(config-if)#ip address 4.4.4.4 255.255.255.255

Router(config-if)#ex

setting router eigrpnya

router 1

Router(config)#router eigrp 10

Router(config-router)#net 12.12.12.0 0.0.0.255

Router(config-router)#net 13.13.13.0 0.0.0.255

Router(config-router)#net 1.1.1.1 0.0.0.0

Router(config-router)#no aut

router 2

Router(config)#router eigrp 10

Router(config-router)#net 12.12.12.0 0.0.0.255

Router(config-router)#net 24.24.24.0 0.0.0.255

Router(config-router)#no aut

Router(config-router)#

router 3

Router(config)#router eigrp 10

Router(config-router)#net 13.13.13.0 0.0.0.255

Router(config-router)#net 34.34.34.0 0.0.0.255

Router(config-router)#no aut

router 4

Router(config)#router eigrp 10

Router(config-router)#net 34.34.34.0 0.0.0.255

Router(config-router)#net 24.24.24.0 0.0.0.255

Router(config-router)#net 4.4.4.4 0.0.0.0

Router(config-router)#no aut

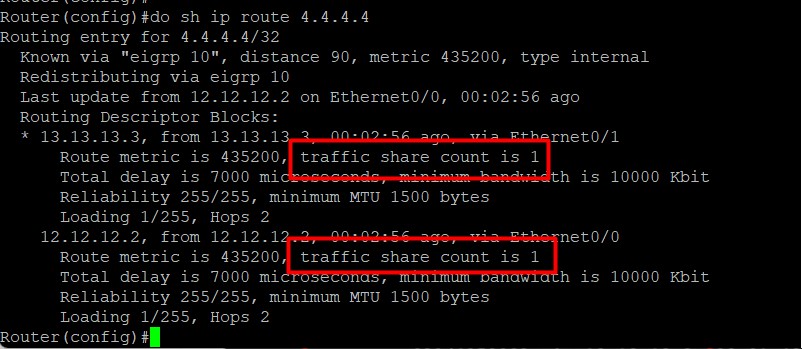

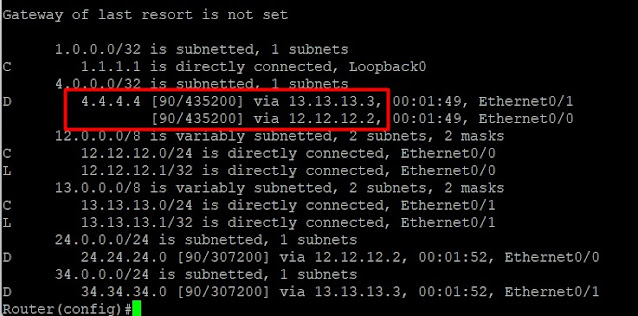

nah sekarang kita coba chek routing table untuk menuju ip 4.4.4.4 dari router 1

router 1

nah intinya klo dia nemuin situasi dimana nilai bandwith dan delay pada setiap router itu sama, maka kedua link akan di gunakan secara bersamaan. link atas di pake link bawah di pake. sekarang apa yang terjadi misal bandwithnya beda alias router 1 ada yang pake port dengan bandwith di bawah 10.000 kbit, nah loh. klo kayak gini nanti dia cuma make 1 link doang jadinya. coba dah kita test turunin bandwith yang link atas interface e0/0 kita rubah dia seolah" pake ethernet.

router 1

Router(config)#int e0/0

Router(config-if)#band

Router(config-if)#bandwidth 1000

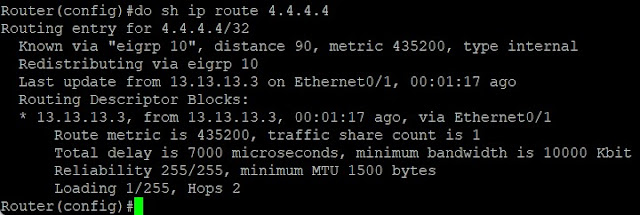

nah sekarang cek table route lagi.

router 1

nah jadi klo misal ada paramater yang gk sama eigrp bakal jadiin dia sebagai backup. coba sh topology.

router 1

tuh bandwithnya beda impactnya jadi gk load sharing. klo gini kan jadi sayang gk sih, kita udh beli router nambah tarikan masa iya gk load sharing. ini bisa kita akalin pake yang namanya unequal loadbalancing. yuk kita coba labkan dlu. sebelum itu kita harus check nilai varian dari link tersebut. untuk dapetin nilai ini temen" harus ngebagi nilai metric link itu. liatnya pake do sh ip eigrp topo bisa.

nah ini dia kita bagi, 2739200/409600 = nilai variance. klo hasilnya gk bulet tinggal di bulatkan aja ya contoh ini saya dpt 6,6875 kita buletin aja ke 7 untuk nilai variancenya.

router 1

Router(config)#router eigrp 10

Router(config-router)#variance 7

nah ini harusnya udh oke, coba cek table route lagi.

router 1

oke kalau sudah seperti ini nantinya mereka akan membagi count sharingnya di link bawah 120 kali dan link atas 19 kali. nanti paket akan dikirim secara bergantian, misal sudah 19 pengiriman atau 120 pengiriman nanti link akan berpindah. jadi link akan di pakai bergantian. biasanya link dengan bandwith terendah akan lebih sedikit trafficnya.

kita bisa tes, coba temen" kirim paket aja sebanyak count sharingnya. nanti klo sudah maximal dia bakal pindah. disini saya coba ping 3 kali terus trace route 4 kali, 1 ping sama dengan 5 pengiriman 1 trace 1 pengiriman, jadi klo di jumlah udh 19. di pengiriman ke 20 dia bakal pindah ke link bawahnya.

nah itu di pengiriman ke 19 dia mulai pindah link dari ip 12 jadi via 13. di pengiriman ke 20 udh full lewat link 13. nanti ini akan berlanjut sampe pengiriman ke 120, baru akan kembali lagi ke ip 12. jadi kedua link tetap akan di gunakan tapi penggunaannya secara bergantian sesuai dengan count sharing hasil dari nilai variancenya. mungkin cukup sekian untuk equal unequal eigrp kita lanjut di next lab ya.
