NCA2 dynamic routing ipv6

 assalamualaikum temen" pada post kali ini kita lanjut lagi ke dynamic route. ini juga sama gk terlalu beda jauh, malah mungkin lebih simple. klo dlu di ipv4 kita harus masukin network yang mau di advertise, nah klo ini kita cukup advertise lewat interface. biar lebih jelas kita lab aja yuk... basic routing bisa baca" di sini ya (link)


kita akan coba 3 dynamic route menggunakan ipv6 satu persatu. pertama kita mulai dari RIP dlu ya baru eigrp dan ospf. sebelumnya seperti biasa kita setting dlu ipv6 di interface dan loopbakcnya.

router 1
Router(config)#int e0/0
Router(config-if)#no shut
Router(config-if)#ipv6 address 12::1/120
Router(config-if)#ex
Router(config)#int lo0
Router(config-if)#ipv6 add 1::1/128

router 2
Router(config)#int e0/0
Router(config-if)#no shut
Router(config-if)#ipv6 address 12::2/120
Router(config-if)#ex
Router(config)#int e0/1
Router(config-if)#no shut
Router(config-if)#ipv6 address 23::2/120
Router(config-if)#ex
Router(config)#int lo0
Router(config-if)#ipv6 address 2::2/128
Router(config-if)#exit

router 3
Router(config)#int e0/0
Router(config-if)#no shut
Router(config-if)#ipv6 address 23::3/120
Router(config-if)#exit
Router(config)#int lo0
Router(config-if)#ipv6 address 3::3/128
Router(config-if)#ex
Router(config)#do wr

router 1,2,3
Router(config)#ipv6 unicast-routing


oke pastiin p2p oke, setelah itu baru masuk ke config ripnya ya. untuk ipv6 rip yang support itu yang RIPng alias next gen. gmn dari nama udh keren abis ya :v

router 1
Router(config)#int e0/0
Router(config-if)#ipv6 rip mantab enable
Router(config-if)#ex
Router(config)#int lo0
Router(config-if)#ipv6 rip mantab enable
Router(config-if)#

router 2
Router(config)#int e0/0
Router(config-if)#ipv6 rip mantab enable
Router(config-if)#exit
Router(config)#int e0/1
Router(config-if)#ipv6 rip mantab enable
Router(config-if)#ex
Router(config)#int lo0
Router(config-if)#ipv6 rip mantab enable
Router(config-if)#

router 3
Router(config)#int e0/0
Router(config-if)#ipv6 rip mantab enable
Router(config-if)#ex
Router(config)#int lo0
Router(config-if)#ipv6 rip mantab enable
Router(config-if)#ex

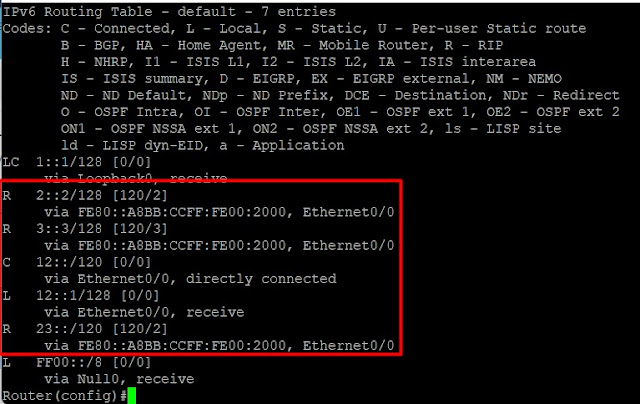

dh gini doang :v. tinggal kita cek routing table aja sama ping harusnya oke sih...


joss ipnya udh masuk ya... jadi kita langsung advertise aja tuh si rip via interface, gk perlu di define dulu. karena dia bakal otomatis ke buat sendiri. laen sama eigrp dan ospf dia harus ada settingan dlu di sana, biasa sih cuma ngaktifin sama masang router-id aja.


yuk lah kita cobain dlu eigrp ini, pertama apus dlu ripnya.

router 1,2,3
Router(config)#no ipv6 router rip mantab

oke hapus di semua router, pastiin routing table aman. klo udh gk ada ripnya kita bisa lanjut ke ospf

router 1
Router(config)#ipv6 router eigrp 10
Router(config-rtr)#no shut
Router(config-rtr)#router-id 1.1.1.1
Router(config)#int e0/0
Router(config-if)#ipv6 eigrp 10
Router(config)#int lo0
Router(config-if)#ipv6 eigrp 10

router 2
Router(config)#ipv6 router eigrp 10
Router(config-rtr)#router-id 2.2.2.2
Router(config-rtr)#no shut
Router(config-rtr)#ex
Router(config)#int e0/0
Router(config-if)#ipv6 eigrp 10
Router(config-if)#ex
Router(config)#int e0/1
Router(config-if)#ipv6 eigrp 10
Router(config)#int lo0
Router(config-if)#ipv6 eigrp 10

router 3
Router(config)#ipv6 router eigrp 10
Router(config-rtr)#no shut
Router(config-rtr)#router-id 3.3.3.3
Router(config-rtr)#ex
Router(config)#int e0/0
Router(config-if)#ipv6 eigrp 10
Router(config-if)#ex
Router(config)#int lo0
Router(config-if)#ipv6 eigrp 10


oke done ya, coba di ping harusnya udh berhasil tuh. secara config agak sedikit beda ya. tapi intinya sih sama. pertama kita aktifin dlu eigrpnya pake no shutdown, setelah itu buat router-id dll. klo eigrp udh aktif kita bisa lanjut untuk advertice via interface.


terakir ospf, harusnya gk beda jauh ya. seperti biasa hapus dlu tuh eigrpnya.

router 1,2,3
Router(config)#no ipv6 router eigrp 10

pastikan eigrp yang sebelumnya udh ke hapus dari routing table. sekarang kita lanjut ke ospf

router 1
Router(config)#ipv6 router ospf 10
Router(config-rtr)#router-id 1.1.1.1
Router(config-rtr)#exit
Router(config)#int e0/0
Router(config-if)#ipv6 ospf 10 area 0
Router(config-if)#ex
Router(config)#int lo0
Router(config-if)#ipv6 ospf 10 area 0

router 2
Router(config)#ipv6 router ospf 10
Router(config-router)#router-id 2.2.2.2
Router(config-router)#ex
Router(config)#int e0/0
Router(config-if)#ipv6 ospf 10 area 0
Router(config-if)#ex
Router(config)#int e0/1
Router(config-if)#ipv6 ospf 10 area 0
Router(config-if)#ex
Router(config)#int lo0
Router(config-if)#ipv6 ospf 10 area 0
Router(config-if)#

router 3
Router(config)#ipv6 router ospf 10
Router(config-rtr)#router-id 3.3.3.3
Router(config-rtr)#ex
Router(config)#int e0/0
Router(config-if)#ipv6 ospf 10 area 0
Router(config-if)#ex
Router(config)#int lo0
Router(config-if)#ipv6 ospf 10 area 0


woke done ya, coba test ping harusnya aman. klo di ospf ipv6 dia harus masukin router id secara manual. dia gk bisa ngambil router-id otomatis. pasti bakal muncul notif kek di bawah.

Router(config-rtr)#
*Jul 11 03:44:19.638: %OSPFv3-4-NORTRID: Process OSPFv3-10-IPv6 could not pick a router-id, please configure manually
Router(config-rtr)#

notif ini tandanya kita harus setting router id secara manual. klo gk di set ya gk jalan. secara konsep ospf masih sama ya. perlu masukin area dll. woke untuk dynamic route mungkin sampe sini dlu ya. next kita akan bahas lagi terkait redistribute dll di next post.
